蜂鸣器采用直流电压供电，广泛应用于计算机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。1．压电式蜂鸣器 压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。有的压电式蜂鸣器外壳上还装有发光二极管。多谐振荡器由晶体管或集成电路构成。当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出100~500HZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。2．电磁式蜂鸣器 电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。蜂鸣器的发声原理由振动装置和谐振装置组成，而蜂鸣器又分为无源他激型与有源自激型。无源他激型蜂鸣器的工作发声原理是：方波信号输入谐振装置转换为声音信号输出。有源自激型蜂鸣器的工作发声原理是：直流电源输入经过振荡系统的放大取样电路在谐振装置作用下产生声音信号。

　　PG电子官网 PG电子网址

　　电阻R12是单片机一个引脚的，上拉电阻，由于单片机输出电流小，固添加，上拉电阻增大引脚的电流驱动能力。R13接在三极管的基极和IO口之间，起到的作用是保护I0口电压过大被烧毁。R6电阻的作用是保护led发光二极管。三极管起到开关作用，其基极的高电平使三极管饱和导通，是蜂鸣器发出报警声音。而基极低电平则使三极管关闭，蜂鸣器停止发声。由于蜂鸣器的工作电流一般比较大，以致于单片机的I/O 口是无法直接驱动的（但AVR可以驱动小功率蜂鸣器），所以要利用放大电路来驱动，一般使用三极管来放大电流就可以了。蜂鸣器驱动电路一般都包含以下几个部分：一个三极管、一个蜂鸣器、一个续流二极管和一个电源滤波电容。

　　PG电子在线试玩 PG电子游戏

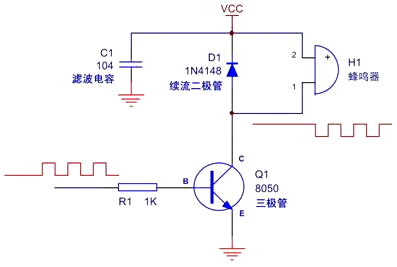

　　发声元件，在其两端施加直流电压（有源蜂鸣器）或者方波（无源蜂鸣器）就可以发声，其主要参数是外形尺寸、发声方向、工作电压、工作频率、工作电流、驱动方式（直流/方波）等。这些都可以根据需要来选择。蜂鸣器本质上是一个感性元件，其电流不能瞬变，因此必须有一个续流二极管提供续流。否则，在蜂鸣器两端会产生几十伏的尖峰电压，可能损坏驱动三极管，并干扰整个电路系统的其它部分。滤波电容C1的作用是滤波，滤除蜂鸣器电流对其它部分的影响，也可改善电源的交流阻抗，如果可能，最好是再并联一个220uF的电解电容。三极管Q1起开关作用，其基极的高电平使三极管饱和导通，使蜂鸣器发声而基极低电平则使三极管关闭，蜂鸣器停止发声。
