TPS2000系列在示波器中提供了广泛的一系列功能，同时提供了用户熟悉、简便易用的控制功能和菜单。TPS2000系列采用IsolatedChannel技术，分成2通道和4通道版本，与接地及在通道之间实现了隔离，可以让您轻松进行测量，而不用担心损坏电路。它标配电池电源，成为现场应用的自然之选。对电源电子器件测试，选配软件把通常需要的电源系统测量功能集成到仪器中，加快了电源分析和调试速度。
被测电路以非预计方式接地，是测量结果差和电路损坏的常见原因。连接两个或多个接地的探头可能会损坏接地环路，如果电流足够高，可能会导致元器件和设备毁坏。重要的是，在进行浮动测量时，如果仪器和探头使用不当，可能会给人身安全带来伤害。
4个IsolatedChannel输入和隔离外部触发输入，可以迅速、准确、经济地进行浮动测量和差分测量
泰克IsolatedChannel技术简化了浮动测量。与参考接地的示波器不同，TPS2000输入连接器外壳相互隔开，同时也与接地隔开。在规定的600 VRMS最大浮动电压范围内，IsolatedChannel技术可以防止电流在TPS2000输入与BNC外壳之间流动，或电流从任何BNC外壳流到接地上。
泰克提供了不同的无源探头，具体视应用而定。通过标配的P2220无源探头，在10X模式下，TPS2000可以测量最高400 Vp-p的电压。但是，为了满足P2220的安全额定值，探头的参考引线 VRMS范围内。基于这一原因，P2220探头特别适合处理最大电压不超过30 VRMS的数字电路和模拟电路。
测量电源转换电子器件通常要求额定电压较高的探头。泰克提供了两种无源探头，带有为进行浮动测量专门设计的绝缘系统。选配的P5122探头在与TPS2000结合使用时，适合在二类环境中测量480 VRMS设备，相对接地的最大浮动电压高达600 VRMS。通过选配P5120探头，TPS2000可以测量最高800 Vp-p的电压，相对接地的最大浮动电压在600 VRMS范围内。

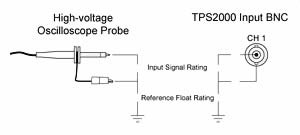

*1无源探头参考引线没有衰减，因此任何工作电压或过压瞬态信号都会直接传送到示波器参考源上。所以，无源探头参考浮动额定值不得超过示波器参考浮动额定值。
从手机到工用马达驱动器，电源转换技术在规格、性能和能源效率上都取得了长足进展。但是，即使是查看转换器输入和输出这样基本的任务，在有多个电压参考源时也会变得非常复杂。多个参考源还使得同时查看控制电路和电源电路的信号变得极具挑战性。如果没有相应的差分探头，在这些应用中使用参考接地的示波器可能会损坏电路，得到不好的测量结果。为调试电源转换电子器件，IsolatedChannel技术降低了损坏电路及非预计电路交互行为的风险。
为执行电源系统测量，TPS2000可以选配TPS2PWR1电源分析应用软件。它在示波器上以入门级价格提供了高级电源测量功能。
在测量开关器件性能方面，电源分析应用软件为TPS2000增加了重要的测量功能，包括自动开关损耗、dv/dt和di/dt光标测量。

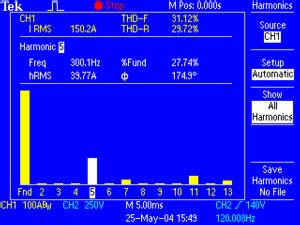

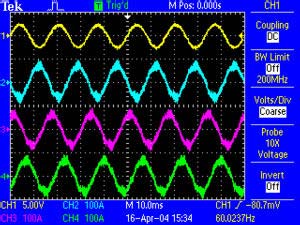

为在AC线路电压上进行测量及检查其对电源失真系统的影响，电源分析应用软件显示了直到50阶谐波的谐波成分，提供了相位、无功功耗和功率因数测量功能。通过4通道TPS2014或TPS2024，您可以查看三相电压或电流。
有两种电源分析“捆绑套件”可供选择，其中包括探头和测量软件。每个套件都带有四只探头及TPS2PWR1电源分析应用软件，价格要低于单独购买的价格。TPS2PBND包括4只P5120 20X无源高压探头及TPS2PWR1电源分析应用软件。TPS2PBND2包括4只P5122 100X无源高压探头及电源分析应用软件。

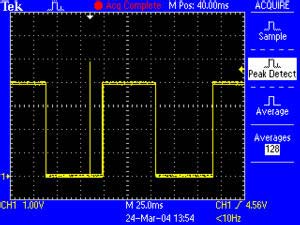

使用TPS2000系列数字实时(DRT)采样技术，在最多四条通道上检定各种信号类型。这种采集技术可以捕获高频事件，如毛刺和异常边沿，而同类其它示波器则检测不到这些事件，因此，您可以放心地准确查看信号。

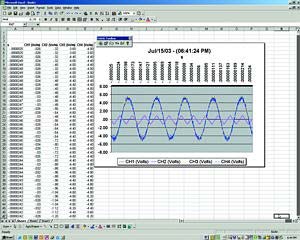

使用OpenChoice软件和集成CompactFlash海量存储器，加快测量结果存档和分析工作。
使用TPS2000系列快速傅立叶变换(FFT)功能及频域分析技术，迅速揭示信号干扰、串扰和振动的影响。使用集成CompactFlash海量存储或标配OpenChoice PC软件，简便地分析和存档测量结果。

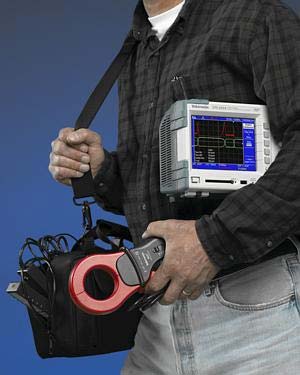

使用高度便携式TPS2000系列，把工作台、实验室和现场之间的测量结果简便地关联起来。

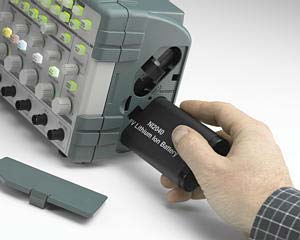

TPS2000采用高度移动性包装，电池连续工作时间较长，您可以在工作台上、在实验室中或在现场使用仪器。通过使用可热插拔电池，您几乎不受AC电源限制。
每条通道独立的模式旋钮和背灯菜单按钮，即使在极具挑战性的运行环境中，仍能简便地使用示波器。
示波器拥有大多数用户熟悉的前面板布局。每条通道有一套专用标度和位置控制功能。通过自动设置、自动量程、自动测量、探头检查向导和上下文相关帮助等功能，您可以缩短测量时间。背灯菜单按钮可以帮助您在各种极具挑战性的环境中工作，从明亮的阳光下到灯光昏暗的区域中。
