蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示

　　按其驱动方式的原理分，可分为：有源蜂鸣器（内含驱动线路，也叫自激式蜂鸣器）和无源蜂鸣器（外部驱动，也叫他激式蜂鸣器）；

　　按封装的不同，可分为：DIPBUZZER（插针蜂鸣器）和SMD BUZZER（贴片式蜂鸣器）；

　　按电流的不同，可分为：直流蜂鸣器和交流蜂鸣器，其中，以直流最为常见压电式蜂鸣器，用的是压电材料，即当受到外力导致压电材料发生形变时压电材料会产生电荷。同样，当通电时压电材料会发生形变。

　　下面有绿色电路板的一种是无源蜂鸣器，没有电路板而用黑胶封闭的一种是有源蜂鸣器

　　也就是说有源蜂鸣器内部带震荡源，所以只要一通电就会叫；而无源内部不带震荡源，所以如果用直流信号无法令其鸣叫，必须用2K~5K的方波去驱动它

　　有源蜂鸣器往往比无源的贵，就是因为里面多个震荡电路。无源蜂鸣器的优点是：1。便宜，2。声音频率可控，可以做出“多来米发索拉西”的效果。3。在一些特例中，可以和LED复用一个控制口；有源蜂鸣器的优点是：程序控制方便 。

　　判断有源蜂鸣器和无源蜂鸣器，可以用万用表电阻档Rxl档测试:用黑表笔接蜂鸣器+引脚，红表笔在另一引脚上来回碰触，如果触发出咔、咔声的且电阻只有8Ω(或16Ω)的是无源蜂鸣器,如果能发出持续声音的，且电阻在几百欧以上的，是有源蜂鸣器

　　由于蜂鸣器的工作电流比较大，以单片机的I/O 口是无法直接驱动的，所以要利用放大电路来驱动，一般使用三极管来放大电流

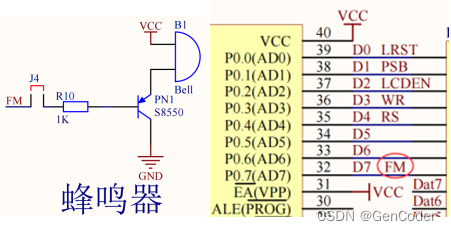

　　先看看蜂鸣器的原理图，单片机的蜂鸣器控制引脚串联1k电阻经三极管连接到蜂鸣器

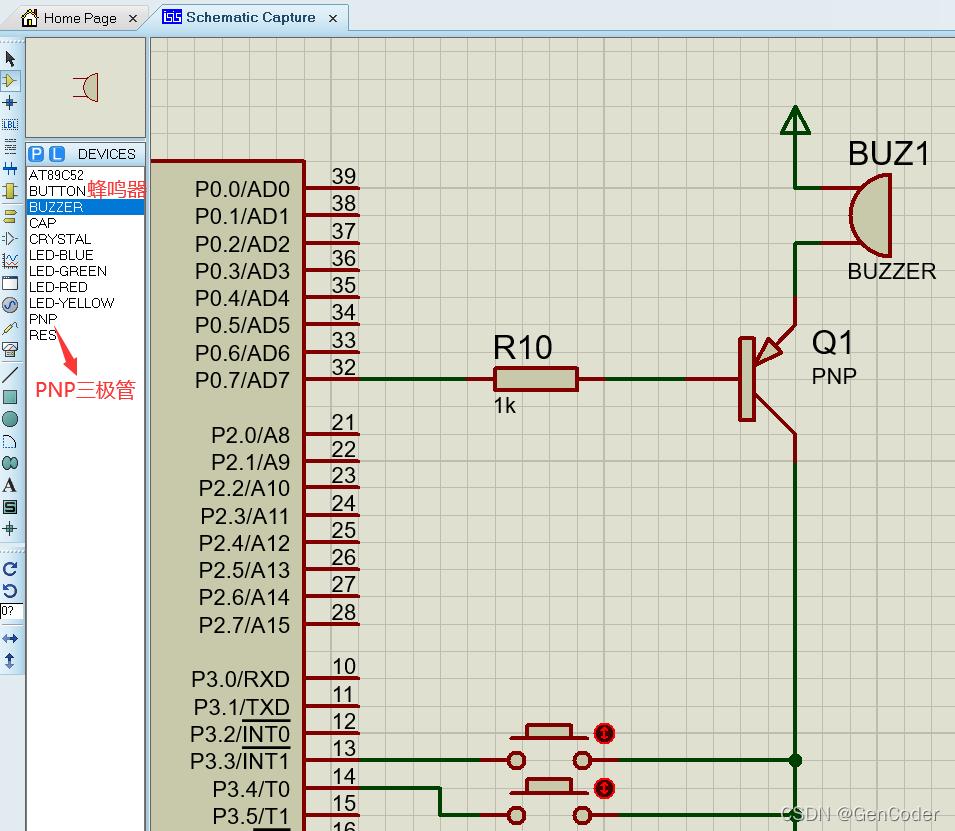

　　在Protues中找出来三极管和蜂鸣器，三极管直接搜PNP即可，不用找详细型号，需要做水平镜像翻转，接地与按键并到一起，其他的参照原理图接

　　51开发板上搭载的蜂鸣器是有源蜂鸣器，只需要高低电平来控制即可，也就是和LED的控制方式一样，参考程序如下

　　蜂鸣器在protues上不能做仿真，也就是不能看到蜂鸣器是否有响应控制，只能找开发板进行蜂鸣器测试
