有一种元器件会发出声音？听起来是不是很神奇？像我们常见的贴片电阻，贴片电容，贴片二三极管和贴片芯片等元器件，都没有会发声的电路功能，怎么还会有发出声音的元器件呢？别急，电路一点通给你说说它的奥秘；
众所周知，声音是由震动产生的；因此只需要设计开发出一个能产生震动的电路元器件，便可以发出声音，蜂鸣器就是利用这个原理研发制造出来的；
蜂鸣器，作为一个声学器件，在电路设计中常常被工程师用来声音报警提示；然而在具体的蜂鸣器电路设计，需要考虑蜂鸣器的类型；不同类型的蜂鸣器，驱动的电路也不同；
所谓有源蜂鸣器，是指在蜂鸣器内包含振荡源，无需外部提供振荡源，只需通电便可发声，因此电阻R2直接连接到单片机的普通IO引脚即可；

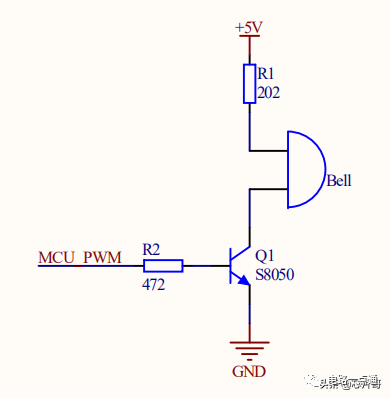

所谓无源蜂鸣器，是指在蜂鸣器内部不包含振荡源，因此需要外部提供一定频率的振荡信号来驱动发声；因此电阻R2需要连接单片机的PWM引脚；
通过有源蜂鸣器与无源蜂鸣器的驱动电路对比发现，硬件电路虽然是相同，但软件的开发却不同，电子工程师在项目开发需要注意这一点；
蜂鸣器除去有源与无源之分，还有直插与贴片之分，通常在一些PCB空间较小的项目会选用贴片蜂鸣器，因为贴片蜂鸣器相比较直插蜂鸣器贵很多；
